การยืดตัวต่ำ + ความต้านทานแรงดึงสูง: วิธีปรับปรุงประสิทธิภาพของเครื่องจักรงานไม้ด้วยเข็มขัดยางแบนวงแหวน

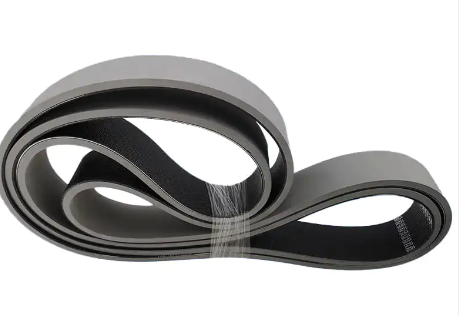

ในด้านการผลิตเครื่องจักรงานไม้สมัยใหม่ประสิทธิภาพของระบบส่งสัญญาณส่งผลโดยตรงต่อประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ ด้วยลักษณะ "ความต้านทานแรงดึงสูง" ที่ไม่เหมือนใคร เข็มขัดแบนยางวงแหวน กำลังกลายเป็นองค์ประกอบสำคัญในการปรับปรุงประสิทธิภาพของเครื่องจักรงานไม้

ข้อกำหนดสำหรับระบบส่งกำลังของเครื่องจักรงานไม้

เครื่องจักรงานไม้ (เช่นเครื่องเลื่อย, planers, sanders, ฯลฯ ) มักจะทำงานภายใต้เงื่อนไขที่รุนแรงมาก:

การทำงานความเร็วสูง: ความเร็วในการหมุนโดยทั่วไปถึง 2000-5000rpm

แรงกระแทกอย่างหนัก: โหลดที่ผิดปกติเปลี่ยนไปเมื่อตัดไม้

การดำเนินงานอย่างต่อเนื่อง: ทำงาน 8-12 ชั่วโมงต่อวันโดยไม่หยุดชะงัก

สภาพแวดล้อมที่รุนแรง: เศษไม้และฝุ่นจำนวนมากและการเปลี่ยนแปลงอุณหภูมิและความชื้น

สายพานส่งแบบดั้งเดิม (เช่นเข็มขัดสามเหลี่ยม) มีแนวโน้มที่จะยืดตัวและการเสียรูปการลื่นและการแตกหักภายใต้สภาพการทำงานนี้ส่งผลให้ความแม่นยำในการประมวลผลลดลงการใช้พลังงานที่เพิ่มขึ้นและการบำรุงรักษาบ่อยครั้ง การเกิดขึ้นของเข็มขัดแบนยางวงแหวนจะช่วยแก้ปัญหาความเจ็บปวดเหล่านี้ได้อย่างสมบูรณ์แบบ

ข้อดีทางเทคนิคหลักสี่ข้อของเข็มขัดยางแหวน

• การยืดตัวต่ำเป็นพิเศษ (การยืดตัวแบบไดนามิก <1%)

ใช้การออกแบบโครงสร้างคอมโพสิตสามชั้น:

เลเยอร์หลัก: สายโพลีเอสเตอร์โมดูลัสสูงถูกจัดเรียงใน 45 °ข้ามการจัดเรียงเพื่อให้ความเสถียรของรัศมี

การเปลี่ยนเลเยอร์: neoprene สูตรพิเศษเพื่อเพิ่มพันธะ interlayer

พื้นผิว: ยาง NR ที่ทนต่อการสึกหรอพื้นผิวที่มีพื้นผิวป้องกันลื่น

โครงสร้างนี้ช่วยให้มั่นใจได้ว่าการยืดตัวจะถูกควบคุมภายใน 1% ภายใต้ภาระอย่างต่อเนื่องซึ่งดีกว่าการยืดตัว 3-5% ในสายพานส่งแบบดั้งเดิม ข้อมูลทดสอบของแบรนด์บางอย่างแสดงให้เห็นว่าหลังจากการทำงานอย่างต่อเนื่อง 1,000 ชั่วโมงความยาวของมันเปลี่ยนไปเพียง 0.8 มม./ม.

• ความต้านทานแรงดึงสูงเป็นพิเศษ (สูงถึง 300N/mm²)

บรรลุผ่านนวัตกรรมทางเทคโนโลยีต่อไปนี้:

การเลือกวัสดุ: เส้นใยโพลีเอสเตอร์ส่วนขยายต่ำ (เช่น HMLS ความแข็งแรงสูง (เช่น HML)

กระบวนการผลิต: ควบคุมอุณหภูมิวัลคาไนเซชั่นได้อย่างแม่นยำ (150 ± 2 ℃) และเวลา

การเพิ่มประสิทธิภาพโครงสร้าง: การออกแบบการเสริมแรงแบบหลายชั้นแม้กระทั่งการกระจายความเครียดมากขึ้น

การทดสอบที่เกิดขึ้นจริงแสดงให้เห็นว่าเข็มขัดแบนกว้าง 20 มม. สามารถทนต่อแรงดึง 6000N ซึ่งเทียบเท่ากับการแขวนของวัตถุหนัก 300 กิโลกรัมโดยไม่ต้องเสียรูปและทำลาย

• ความมั่นคงในการปฏิบัติงานที่ยอดเยี่ยม

นวัตกรรมที่สำคัญ:

โครงสร้างวงแหวนไร้รอยต่อ: กำจัดแหล่งการสั่นสะเทือนที่ข้อต่อ

เทคโนโลยีความสมดุลแบบไดนามิก: หลังการทดสอบความสมดุลแบบไดนามิก 2000rpm ก่อนออกจากโรงงาน

การออกแบบมุมที่แม่นยำ: เพิ่มพื้นที่สัมผัสด้วยรอก 30%

จากข้อมูลจริงจากโรงงานเครื่องจักรช่างไม้หลังจากเปลี่ยนสายพานแบนแบบวงแหวนการกระโดดรัศมีของแกนหมุนลดลงจาก 0.1 มม. เป็น 0.02 มม. และความขรุขระของพื้นผิวของชิ้นงานได้รับการปรับปรุง 20%

• อายุการใช้งานที่ยาวนานเป็นพิเศษ

ผ่านการป้องกันสามครั้ง:

ชั้นทนการสึกหรอ: อนุภาคซิลิกอนคาร์ไบด์ถูกเพิ่มเข้ามาบนพื้นผิวและความต้านทานการสึกหรอเพิ่มขึ้น 5 ครั้ง

ต่อต้านริ้วรอย: สูตรยางมีสารต้านอนุมูลอิสระและดูดซับรังสียูวี

การต่อต้านน้ำมันคราบน้ำมัน: การรักษาพื้นผิวพิเศษเพื่อป้องกันการติดกาวไม้จากการติด

กรณีที่เกิดขึ้นจริงแสดงให้เห็นว่าภายใต้สภาพการทำงานเดียวกันอายุการใช้งานของเข็มขัดแบนวงแหวนสามารถเข้าถึงได้ 3-5 เท่าของเข็มขัดสามเหลี่ยมแบบดั้งเดิม

คู่มือการเลือกและการบำรุงรักษา

ประเด็นสำคัญสำหรับการเลือก:

การจับคู่พลังงาน: แบนด์วิดท์ 25 มม. สำหรับทุก ๆ 10kW ของพลังงาน

ค่าสัมประสิทธิ์ความเร็ว: ความเร็วเชิงเส้น> 25m/s จำเป็นต้องเลือกประเภทเสริม

การปรับตัวด้านสิ่งแวดล้อม: เลือกสูตรต่อต้านการจับในสภาพแวดล้อมที่ชื้น

ข้อกำหนดการติดตั้ง:

การควบคุมความตึงเครียด: ใช้เครื่องวัดแรงตึงพิเศษเพื่อปรับให้เข้ากับการยืดตัว 2-3%

ความแม่นยำในศูนย์กลาง: เครื่องมือตั้งศูนย์กลางเลเซอร์ช่วยให้มั่นใจว่าเบี่ยงเบน <0.1 มม./ม.

โปรแกรมรัน: ทำงานเป็นเวลา 4 ชั่วโมงโดยไม่ต้องโหลดแล้วโหลด

คำแนะนำการบำรุงรักษา:

ตรวจสอบการสึกหรอทุกเดือน (ความลึก <1 มม.)

ทำความสะอาดช่องรอกทุกไตรมาส

หลีกเลี่ยงการติดต่อกับตัวทำละลายอินทรีย์
